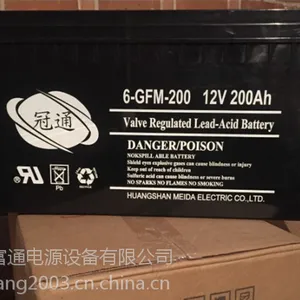

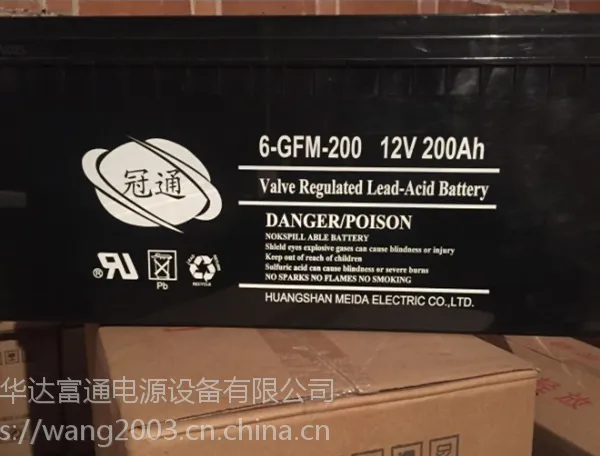

冠通蓄电池6-GFM-120专业生产/使用过程

1. 引用标准 MF系阀控密封式铅酸蓄电池符合如下标

 JIS C 8707-1992 阴极吸收密封固定型铅蓄电池标准

JB/T8451-96 中华人民共和国机械行业标准

 YD/T 799-2002 中华人民共和国通信行业标准

DL/T 637-1997 中华人民共和国通信行业标准

2．应用领域 不间断电源 军备电源 医疗设备 监控系统 通信设备 航空/航海系统 石化工业 电厂/电站等

3．铅酸蓄电池特性

 免维护（寿命期内无需加酸加水）。

使用严格的生产工艺，单体电压均衡性佳。

 采用特殊板栅合金，抗腐蚀性能及深循环性能好， 自放电极小。

 吸附式玻璃纤维技术使气体复合效***达***且内 阻低，大电流放电性能优良。

4． MF铅酸蓄电池安装要求

 使用前检查电池外观有无裂纹，破损，漏液现象， 一经发现应及时查找原因或进行更换。 ● 电池应安装在远离火源，热源（大于2M）的地方， 必须有良好的排气通风条件，应确保电池运行的环镜温度在15-25度。使得电池有较长的使用寿命。

 充电电流电压，时间必须按厂家规定执行，电池避 免过充过放电。

搬运，安装，使用过程中应避免电池正，负极短路。

5. MF铅酸蓄电池使用注意事项

拆装电池应由专业人员完成，若因机械损坏电池电液沾到了皮肤或衣服上。立即用清 水冲洗。如果溅入眼睛，要尽快用大量的清水冲洗并立即上医院***。

 不同容量，不同制造商或新旧不同的电池请勿混用。

 勿用花纤布或海棉擦拭电池外壳。

 电池停搁6个月以上，使用前必须进行补充电。

1 UPS电源的基本原理分析
　　1.1 在线式与后备式UPS电源的原理分析
　　在线式UPS电源在发展中，具有其独特的原理。对于在线式UPS电源而言，当所供给的市电能源正常时，经过电源输入的交流电，会通过滤波的形式，将所传出的电流经过整流后，转变成直流电。此种直流电的转变，既能够有效***蓄电池得以完整的充电，为断电时的诸多电路，提供持续性用电保障。同时也能够通过逆变器，将电流资源转变成交流电的方式，给负载提供的电力能源和能量。因此，无论市电是否正常，逆变器始终保持持续性的工作，因此将其称之为在线式电源。后备式UPS电源，主要是在市电正常的情况下，由市电直接提供负载性电源的方式。当市电的数量减少或是中断时，可以通过蓄电池供电的方式，由逆变器体用负载性电源，以此实现对电力资源的备份状态。
　　1.2 大型UPS电源的工作原理分析
　　在电力资源传输和使用中，大型UPS电源是尤为重要的。通过对大型UPS电源的工作原理分析，可以明确当市电正常运行时，市电通过对电力资源传输特性的掌握，实现对电力资源的电流转换。通常情况下，通过对市电的运行和掌握，实现对蓄电池的充电和逆变器交流电转换，从而实现对负载供电的输出。在市电运行不正常时，整流器将会受诸多因素的影响，停止运行。在此种情况下，蓄电池所收集的电池将会以放电的形式实现供电，经逆变器之间的转变，完成负载交流电的工作。同时，在大型UPS电源工作时，整流器或是逆变器可能出现相应的问题，因此通过对微处理器的分析，实现对市电自动旁路开关的设置，完成静态下自主负载供电，是尤为必要的。此外，当大型UPS电源损坏，对其实施维修时，应断开UPS电源的输出开关以及主电源开关等，只需要***市电能够正常运行，避免维修时产生连电的现象。
　　2 UPS电源的使用与维护研究
　　2.1 严格遵循UPS电源的说明书
　　通过对UPS电源的使用分析，能够明确在使用大型UPS电源时，在诸多因素的影响下，可能引发电源断电等情况。电源断电等情况，在一定程度上影响了经济的发展。为了进一步提高UPS电源的使用率，应加强对UPS电源的使用与维护。根据对UPS电源的了解，需要严格遵循UPS电源的说明书。根据大型UPS电源说明书中的相关内容，正确选择电源电池线的输入与输出，从而***保护安全地线。同时，在接线地保护时，必须要可靠的接地线，其接地的电阻应保持在一定的电阻数值内。机柜和电池柜接地时，应严格要求操作人员的工作安全性，操作人员应在使用UPS电源时，按照说明书中UPS电源的具体操作流程，实施相应的工作。此外，操作人员要严格控制UPS电源的负载量，的负载UPS电源的输出功率应控制在80%左右。
　　2.2 提高UPS电源使用与维护的规范性
　　在加强对UPS电源的使用和维护时，要充分提高UPS电源使用与维护的规范性。
　　（1）要严格按照UPS电源的使用程序，进行开机与关机，以***UPS电源在市电中能够有序运行；
　　（2）加强对电网质量的关注。若电网质量相对较好，应定期人为的对蓄电池进行激活，以此避免长时间不使用蓄电池，降低蓄电池的寿命；
　　（3）应根据UPS电源的实际情况，做好UPS电源通风散热。通过对UPS电源逆变器的深入分析，明确逆变器大量工作时的热量产生情况，从而避免逆变器因热量过高，而发生损坏现象。

1、首先对UPS本体及电源侧及负荷侧各开关仪表数据进行检查，无异常后方可进行下一步操作；

2、将假负载安放到楼道通风良好、疏散安全的位置，将备用电缆与假负载进行连接（接线电缆中间设置直流4P400A断路器一个，开关处于断开位置）备用；

3、将假负载控制电源与相应电压等级的备用开关接好备用；

4、通过对讲与监控人员确认，断开UPS电池组开关，准备接线；电池组侧按计划好的接线方式及电压等级(通过现场检查后确定将192块电池分为2组，每组电压为216V左右，与假负载电压单相220V基本符合)接线。接线人员佩戴绝缘手套用绝缘工具将电池组中96与97号电池连接铜排拆下，将与假负载相线连接的电缆（120mm）与电池组正极接线端子连接牢固，与假负载零线相接的临时线与电池组负极连接好备用。

5、开启电池组监控设备，开始监测待测试各电池数据；

6、将假负载控制回路电源送电，开启假负载；将电池测试临时线中间开关合闸并用万用表测试开关两端电压是否与电池组电压一致（—216V）；

7、开启假负载测试模式:选择相应功率等级的负载开关测试（开始时应选择较小功率），用钳形电流表实时检测电缆承载的测试电流（不能超载测试）。

8、通过测试，观察电池组各电池电压降状况，是否有个别电池电压降较大，同时检查各电池外观状况。测试电流不宜超过电池组C10放电电流，测试时间与现场电池组压降结合，单体电池电压以不低于1.85V为宜。

9、测试结束后恢复电池组接线及开关状态。

测试结果：

通过对各电池排查及3轮对UPS电池组采用直流接假负载方式放电测试，终发现第62号电池在大电流放电时出现内部开路故障，从而导致UPS在倒闸操作过程中电池组逆变供电故障，致使UPS切换到旁路运行。

五、后期工作思路及改进措施

为确保UPS及后备电池组等设备安全稳定运行，针对本次蓄电池故障现象，制定以下改进措施：

1.要求电池厂家及时提供同规格蓄电池组并派技术人员配合现场电池更换工作。

2.对蓄电池组全面检查，及时发现问题电池，及时采取措施处理，防患于未然；

3.开展电池隐患排查专项行动，组织维护人员对现场所有蓄电池进行热点、外观及相关参数检测工作，发现问题及时整改；

4.组织现场值班人员进行应急操作培训，提高现场值班人员安全防范意识和应急处置能力；

5.每年UPS电池组测试工作需按期执行，测试方式经技术人员商榷统一后执行；对电池组的测试结果应及时进行分析和沟通，以便于及时调整措施；一切以机房现场供电及设备安全为准则。
